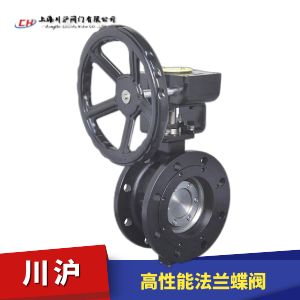

高性能法蘭蝶閥 技術參數

公稱通徑	50~700mm	2"-28"
公稱壓力	0.6 MPa～4.0MPa	150 Lb~300Lb
壓力溫度等級	GB/T12224	ASME B16.34
設計制造	GB/T12238	API609
結構長度	GB/T12221	ASME B16.10
連接形式	法蘭，對夾，焊接	法蘭，對夾，凸耳
檢驗試驗	GB/T13927 ?????????????????????????	?API609
驅動方式	手動、氣動、電動、液動及電液聯動等

高性能法蘭蝶閥 特點

1、單一的PTFE彈性閥座密封結構，通過系統壓力達到動態密封，經久耐用；

2、不必使用附加的密封圈或金屬部件即能保持可靠密封；

3、可操持雙向的無泄漏密封；

4、唇緣式密封設計補償了使用時溫度和壓力的變化；

5、雙偏心結構 在開啟和關閉過程中閥座與蝶板無任何接觸消除了開啟頻繁閥座上、下兩端的磨損減小了操作扭矩、降低了對操作機械的要求。

6、軸的防飛軸的頂部有防飛臺階，在軸發生意外時防止軸的上部移竄出閥蓋。

7、維修方便只要取下壓板就可更換閥座，不必拆卸碟板和軸。

8、斷流和控制兼備具有優良的控制特性；流量特性曲線等比變化；調節范圍廣；即使用于控制仍能緊密密封；

高性能法蘭蝶閥 操作扭矩和流量系數CV

閥門通徑	1MPa	1.6MPa	150LB	2.5MPa	4.0MPa	300LB	Cv
英寸	扭矩(N.m)	扭矩(N.m)	扭矩(N.m)	扭矩(N.m)	扭矩(N.m)	扭矩(N.m)	流量系數
2	25	33	36	45	67	91	55
2-1/2	28	38	40	49	75	98	78
3	30	41	44	52	78	100	165
4	44	56	62	72	108	145	400
5	88	127	140	170	272	375 ?????	?650
6	110	150	162	223	338	440	1050
8	204	264	285	420	632	778	2200
10	380	508	552	745	1115	1470	3300
12	555 ??????	799	880	1125	1690	2203	5100
14	853	1152	1287	1816	2680	3232	5800
16	1233	1830	2030	2915	4260	5580	8000
18	1895	2712	2980	3660	5300	6610	10500
20	2440 ???	??3349	3505 ?????	4976	7240	8960	14000
24	3930	5437	5718	7729	11260	13955	21600

高性能法蘭蝶閥 結構圖

高性能法蘭蝶閥 安裝尺寸

規格		結構長度L		連接平臺			軸		1.6MPa				2.5MPa				150LB				高度
DN	NPS	L	L1	F	K	n-φm		h	D	D1	D2	Z-φd	D	D1	D2	Z-d	D	D1	D2	Z-4d	H	H1
50	2	108	43	F05	50	4-φ8	11*11	12	165	125	102	4-18	165	1251	102	4-18	150	120.7	92	4-19	130	86
65	2-1/2	112	46	F05	50	4-φ8	11*11	12	185	145	122	4/8-18	185	145	122	8-18	180	139.7	105	4-19	145	97
80	3	114	48	F07	70	4-φ10	14*14	16	200	160	138	8-18	200	160	138	8-18	190	152.4	127	4-19	167	108
1001	4	127	53	F07	70	4-φ10	14*14	16	220	180	158	8-18	235	1901	162	8-22	230	190.5	157	8-19	195	128
125	5	140	58	F10	102	4-φ12	17*17	19	250	210	1881	8-18	270	220	188	8-26	255	215.9	186	8-22	240	145
150	6	140	58	F10	102	4-φ12	19*19	21	285	240	212	8-22	300	250	218	8-26	280	241.3	216	8-22	260	168
200	8	152	67/71	F12	125	4-φ14	22*22	24	340	295	268	12-22	360	310	278	12-26	345	298.5	270	8-22	290	190
250	10	165	74	F12	125	4-φ14	27*27	29	405	355	320	12-26	425	370	335	12-30	405	362	324	12-26	310	235
300	12	178	83	F14	140	4-φ18	27*27	29	460	410	378	12-26	485	430	395	16-30	485	431.8	381	12-26	380	266
350	14	190	92	F14	140	4-φ18	36+36	38	520	470	438	16-26	555	490	450	16-33	535	476.3	413	12-29	435	300
400	16	216	1021	F14	140	4-φ18	36*36	38	580	525	490	16-30	620	550	505	16-36	595	539.8	470	16-29	460	330
450	18	222	114	F16	165	4-φ22	36*36	38	640	585	550	20-30	670	600	555	20-36	635	577.9	533	16-32	485	365
500	20	229	127	F16	165	4-φ22	φ55	60	715	650	610	20-33	7301	660	615	20-36	700	635	584	20-32	520	385
600	24	267	154	F20	200	8-φ18	φ62	80	840	770	725	20-36	845	770	720	20-39	815	749.3	692	12-26	610	455
700	28	292	165	F25	254	8-φ18	$72?	90	910	840	795	24-36	960	875	820	24-42	925	863.6	800	12-29	675	505
