| 閥體材質 | UPVC、RPP、CPVC、PVDF |
|---|---|
| 公稱通徑 | DN15~100mm |
| 公稱壓力 | PN1.0MPa、1.6MPa |
| 適用介質 | 純水、污水、腐蝕性介質等 |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

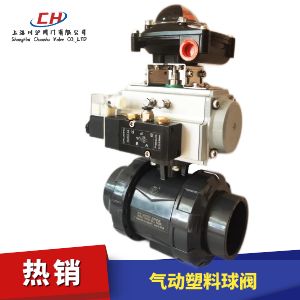

氣動塑料球閥是采用雙由令、法蘭連接。具有結構緊湊、耐磨損、容易拆卸、方便維修等優點，閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
附件選型
氣動塑料球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
| 連接方式 | 法蘭、螺紋、由令 | ||||||||
| 閥體結構 | 一體、三通L、三通T | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP | ||||||||
| 密封材質 | PTFE | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配置執行機構 | 可配GT、AT、ST系列單雙作用氣動執行機構 | ||||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||
| 軸 | 聚氯乙烯 PVC |
| O環 | 三元乙丙橡膠 EPDM |
| 環型螺母 | 聚氯乙烯 PVC |
| 閥體 | 聚氯乙烯 PVC |
| 端口 | 聚氯乙烯 PVC |
| O環 | 三元乙丙橡膠 EPDM |
| 球體密封 | 聚四氟乙烯 PTFE |
| 球體 | 聚氯乙烯 PVC |
| O環 | 三元乙丙橡膠 EPDM |
| 球體密封支架 | 聚氯乙烯 PVC |
| 環 Ring | 聚氯乙烯 PVC |
| 設計依據 | GB標準 | ANSI標準 |
|---|---|---|
| 設計標準 | GB/12237 | ANSI B16.34 |
| 試驗和檢驗 | JB/T9092 | API 598 |

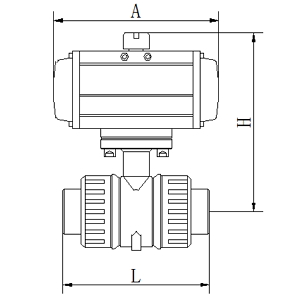

| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
| 內螺紋尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
| L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
| 重量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
